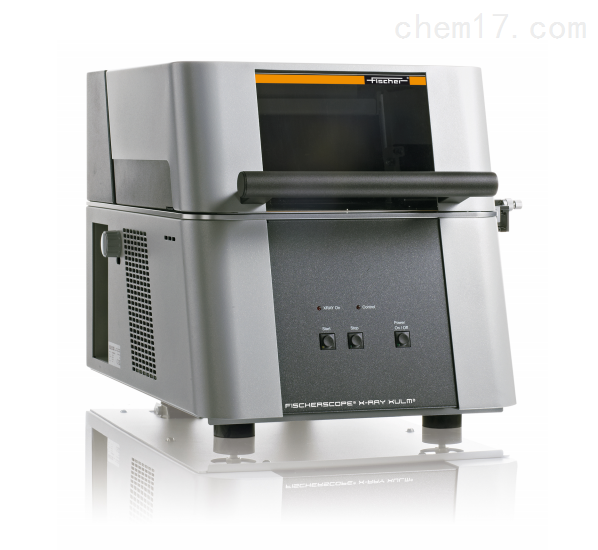

X-RAY XULM 240 X射线荧光镀层测厚仪

X-RAY XULM 240 X射线荧光镀层测厚仪

更新时间:2019-10-08
报    价:
分享到:

X-RAY XULM 240 X射线荧光镀层测厚仪
XULM适合测量小的结构。它配备了微聚焦管,测量点最小可达约100μm,同时比例接收器仍然可以保持相对高的计数率。此外,XULM配备了可自动切换的准直器和多种滤片可以灵活地为不同的测量应用创造*佳的激励条件。

X-RAY XULM 240 X射线荧光镀层测厚仪的详细资料:

品牌其他品牌价格区间面议
应用领域电子,交通,冶金,航天,汽车

FISCHERSCOPE®X-RAYXUL和XULM系列荧光镀层测厚仪介绍

        多用途的镀层厚度测量仪。无论是薄的还是厚的镀层(如50 nm Au或100 μmSn)都通过选择好的高压滤片组合很好地测量。微聚焦管可以达到在很短的测量距离内小到100 μm的测量点大小。高达数kcps的计数率可以被比例接收器接收到。对于FISCHERSCOPE®X-RAYXUL和XULM系列来说,X射线源和接收器位于测量室的下方,这样可以快速方便地定位样品。除此以外,视频窗口也可以辅助定位,仪器前方的大控制台简化了操作,特别是在日常生产中测量大量部件时特别有用。尽管结构紧凑,但这些仪器都有大容量的测量室,这样大的物品也可以测量。壳体的开槽设计(C型槽)可以测量诸如印刷线路板类大而平整的样品,即使这些样品可能无法完全放入测量室,样品直接放置在平整的支撑台上,或者定位精度更高的手动XY工作台上。

XULM 240介绍

XULM适合测量小的结构。它配备了微聚焦管,测量点最小可达约100μm,同时比例接收器仍然可以保持相对高的计数率。即使很短的测量时间也可以达到很好的重复精度。此外,XULM配备了可自动切换的准直器和多种滤片可以灵活地为不同的测量应用创造*佳的激励条件。

特征:
 带玻璃窗口和钨靶的X射线管或带铍窗口
       和钨靶的微聚焦X射线管。*高工作条
       件:50KV,50W
 X射线探测器采用比例接收器
 准直器:固定或4个自动切换,0.05 x
       0.05 mm 到 Ø 0.3 mm
 基本滤片:固定或3个自动切换
 测量距离可在0-27.5mm范围内调整
 固定的样品支撑台或手动XY工作台
 摄像头用来查看基本射线轴向方向的测量
       位置。刻度线经过校准,显示实际测量点大小。
 设计获得许可,防护全面,符合德国X射
       线条例第4章第3节



典型应用领域:
 线路板行业Au/Ni/Cu/PCB或Sn/Cu/PCB
       等镀层的测量
 电子行业接插件和触点的镀层测量
       electronics industry
 装饰性镀层Cr/Ni/Cu/ABS
 批量生产部件(螺丝和螺母)防腐镀层测
       量,如Zn/Fe、ZnNi/Fe
 珠宝和手表行业
 测定电镀槽中的金属含量



应用实例:

XULM特别适合测量细小的部件如连接器,触点或线,也可以测量印刷线路板上的Au,Ni和Cu镀层厚度。即使80nm的很薄的金镀层也可以用测量点为Ø0.25mm的准直器测量,20秒的重复精度可达2.5nm

测量接器:Au/Ni/CuSn6



测量PCB板上:Au/Ni/Cu/PCB

测量黄金珠宝
